產品中心

概述

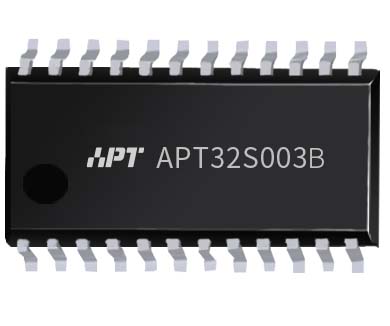

APT32S003BF7P6是由愛普特微電子推出的基于RISC CPU內核開發的32位高性能高可靠性單片機。APT32S003BF7P6單片機面向的應用為工業控制，消費電子設備，可穿戴設備等應用。

樣品申請

產品亮點

工作電壓低至1.8V
支持硬件CRC
RTC功能
內部模塊互聯觸發
支持3組6路互補帶死區模式的PWM輸出
多達18個GPIO
最多4個大電流驅動管腳

典型應用

智能門鎖
電熱水器
TWS充電倉
充電寶
墻壁開關

重要特色

系統與內核

平頭哥玄鐵系列32位CPU核

16個32位通用寄存器

高效的2級執行流水線

32位X32位的硬件整形乘法陣列

32個中斷源，優先級可配置

內置事件觸發控制器，支持片內模塊互聯觸發

存儲器

64Kbytes內部閃存，支持ISP保護

保護區域大小可配置

支持硬件CRC校驗

2Kbytes的數據閃存

閃存的User Option配置支持修改復位源

4Kbytes的內部SRAM

支持96bit UID功能

模擬外設

16路12位ADC輸入通道，支持內外部VREF，
最快1MSPS轉換速度

通訊接口與IO

1組I2C接口

2/3組UART接口

1組SPI接口

18個GPIO，所有IO都支持外部中斷

電源時鐘與復位

工作電壓：1.8V~5.5V

工作溫度：-40℃~85℃，105℃可選

外部晶振400k~24MHz/32.768KHz

內部主振131.072K/2.097M/
4.194M/5.556MHz可選

內部高速振蕩器24M

內部輔振27KHz

支持低功耗模式

復位源監測和管理，可配置的
低電壓復位和低電壓檢測

定時器

1個16位定時器EPT，支持4路獨立或
3組互補輸出，支持死區

1個16位定時器GPT，支持2路PWM

1個獨立看門狗定時器

1個16位計數器COUNTERA，支持載波頻率發生器

1個系統定時器

1個8位WWDT

1個16位RTC

2個16位基本計時TIMER BT

1個16位低功耗定時器LPT

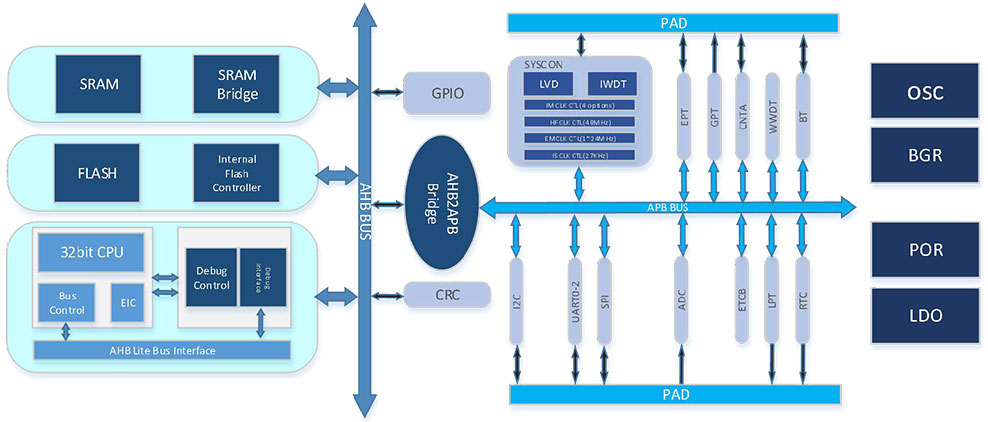

模塊框圖

選型表

全屏放大

Part NO.	Op.Volt.	Temp.(℃)	Freq.	Pin	GPIO	Flash	RAM	DFlash	IWDT	WWDT	BT	CT	RTC	LPT	EPT	GPT	UART	IIC	SPI	PWM	ADC	TOUCH	Deep Sleep	PACKAGE
APT32S003BF7P6	1.8~5.5V	-40~85	24MHz	20	18	64k	4k	2k	1	1	2	1	1	1	1	1	2	1	1	16bitx12ch	12bitx16ch	-	5uA	TSSOP20
