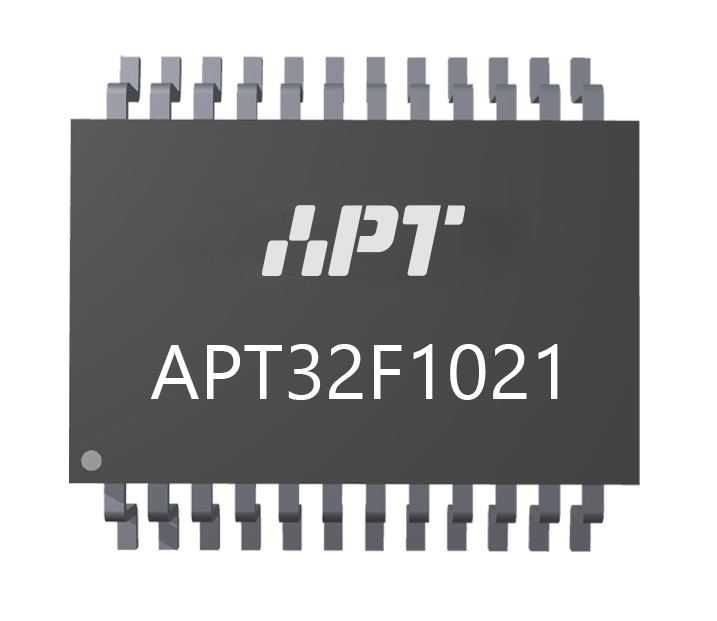

APT32F1021是由愛普特微電子推出的基于RISC CPU內核開發的32位高性能高可靠性單片機。APT32F1021單片機面向的應用為工業控制，觸控家電，消費電子設備，可穿戴設備等應用。
RTC功能
最多4個大電流驅動管腳
最多15路觸摸按鍵控制器，硬件觸控，環境自適應，低功耗，支持動態CS 10V
支持硬件CRC
支持3組6路互補帶死區模式的PWM輸出
多達18個GPIO，均支持外部中斷
內部模塊互聯觸發
洗碗機
電飯煲
智能門鎖
墻壁開關
音響
平頭哥玄鐵系列32位CPU核
16個32位通用寄存器
高效的2級執行流水線
32位x32位的硬件整形乘法陣列
32個中斷源，優先級可配置
內置事件觸發控制器，
支持片內模塊互聯觸發
32Kbytes內部閃存，支持ISP保護
保護區域大小可配置
支持硬件CRC校驗
2Kbytes的數據閃存
閃存的User Option配置支持修改復位源
4Kbytes的內部SRAM
支持96bit UID功能
16路12位ADC輸入通道，支持內外部VREF
最快1MSPS轉換速度
15路觸摸按鍵
1組I2C接口
2組UART接口
1組SPI接口
18個GPIO，所有IO都支持外部中斷
工作電壓：1.8V~5.5V
工作溫度：-40℃~85℃,105℃可選
外部晶振400k~24MHz/32.768KHz
內部主振131.072K/2.097M/
4.194M/5.556MHz可選
內部高速振蕩器24M/48MHz
內部輔振27KHz
支持低功耗模式
復位源監測和管理，可配置的
低電壓復位和低電壓檢測
1個16位定時器EPT，支持4路獨立或3組互補輸出，支持死區
1個16位定時器GPT，支持2路PWM
1個獨立看門狗定時器
1個16位計數器COUNTERA，
支持載波頻率發生器
1個系統定時器
1個8位WWDT
1個16位RTC
2個16位基本計時TIMER BT
1個16位LPT
| Part NO. | Op.Volt | Temp | Freq | Pin | GPIO | HSIO | Flash | RAM | Dflash | IWDT | WWDT | BT | CNTA | RTC | LPT | EPT | GPT | UART | IIC | SPI | PWM | ADC | Touch | Deep Sleep | PACKAGE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| APT32F1021F6U6 | 1.8v~5.5v | -40~85 | 48MHz | 20 | 18 | 4 | 32k | 4k | 2k | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 16bitx12ch | 12bitx16ch | 15ch | 5uA | QFN20 |
| APT32F1021F6U8 | 1.8v~5.5v | -40~105 | 48MHz | 20 | 18 | 4 | 32k | 4k | 2k | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 16bitx12ch | 12bitx16ch | 15ch | 5uA | QFN20 |
| APT32F1021E6M6 | 1.8v~5.5v | -40~85 | 48MHz | 16 | 14 | 4 | 32k | 4k | 2k | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 16bitx12ch | 12bitx12ch | 11ch | 5uA | SOP16 |
| APT32F1021E6M8 | 1.8v~5.5v | -40~105 | 48MHz | 16 | 14 | 4 | 32k | 4k | 2k | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 16bitx12ch | 12bitx12ch | 11ch | 5uA | SOP16 |
| 名稱 | 版本號 | 大小 | 會員限制 | 下載 |
|---|---|---|---|---|
APT32F1021數據手冊 |
V1.13 | 2.02mb | 不限 | |
AN1215 APT32F102X基于IIC通訊的TOUCH應用 |
V1.01 | 1.71mb | 不限 | |
AN1552 APT32F102 SYSCON應用指南 |
V1.0 | 0.82mb | 不限 | |
AN1553 APT32F102 GPIO應用指南 |
V1.0 | 1.02mb | 不限 | |
AN1554 APT32F102 ADC應用指南 |
V1.0 | 0.46mb | 不限 | |
AN1555 APT32F102 UART應用指南 |
V1.0 | 0.6mb | 不限 | |
AN1556 APT32F102 I2C應用指南 |
V1.0 | 0.4mb | 不限 | |
AN1557 APT32F102 RTC應用指南 |
V1.0 | 0.76mb | 不限 | |
AN1558 APT32F102 BT應用指南 |
V1.0 | 0.38mb | 不限 | |
AN1559 APT32F102 CORET應用指南 |
V1.0 | 0.4mb | 不限 | |
AN1560 APT32F102 COUNTA應用指南 |
V1.0 | 0.45mb | 不限 | |
AN1561 APT32F102 EPT應用指南 |
V1.0 | 0.59mb | 不限 | |
AN1562 APT32F102 ETCB應用指南 |
V1.0 | 0.54mb | 不限 | |
AN1563 APT32F102 GPT應用指南 |
V1.0 | 0.44mb | 不限 | |
AN1564 APT32F102 IFC應用指南 |
V1.0 | 0.4mb | 不限 | |
AN1565 APT32F102 LPT應用指南 |
V1.0 | 0.36mb | 不限 | |
AN1566 APT32F102 SIO應用指南 |
V1.0 | 0.38mb | 不限 | |
AN1567 APT32F102 SPI應用指南 |
V1.0 | 0.57mb | 不限 | |
AN1568 APT32F102 TOUCH應用指南 |
V1.0 | 0.69mb | 不限 | |
AN1569 APT32F102 WWDT應用指南 |
V1.0 | 0.35mb | 不限 | |
APT32F102系列芯片開發注意事項 |
VV0.0 | 2.62mb | 不限 |
